Cổng kiểm soát tĩnh điện: Thiết bị quan trọng trong hệ thống kiểm soát ESD
Trong các nhà máy điện tử, bán dẫn, SMT, phòng sạch hay sản xuất linh kiện, tĩnh điện có thể gây hư hỏng sản phẩm, sai lệch thiết bị và ảnh hưởng đến độ ổn định của dây chuyền. Vì vậy, kiểm soát ESD ngay tại khu vực ra vào là bước quan trọng để hạn chế rủi ro từ con người trước khi tiếp cận khu vực sản xuất.
Cổng kiểm soát tĩnh điện là thiết bị dùng để kiểm tra trạng thái chống tĩnh điện của nhân sự trước khi vào vùng EPA. Cổng kiểm soát ESD giúp chuẩn hóa quy trình kiểm tra, hạn chế sai sót và nâng cao mức độ an toàn cho nhà máy.
Cổng kiểm soát tĩnh điện là gì?

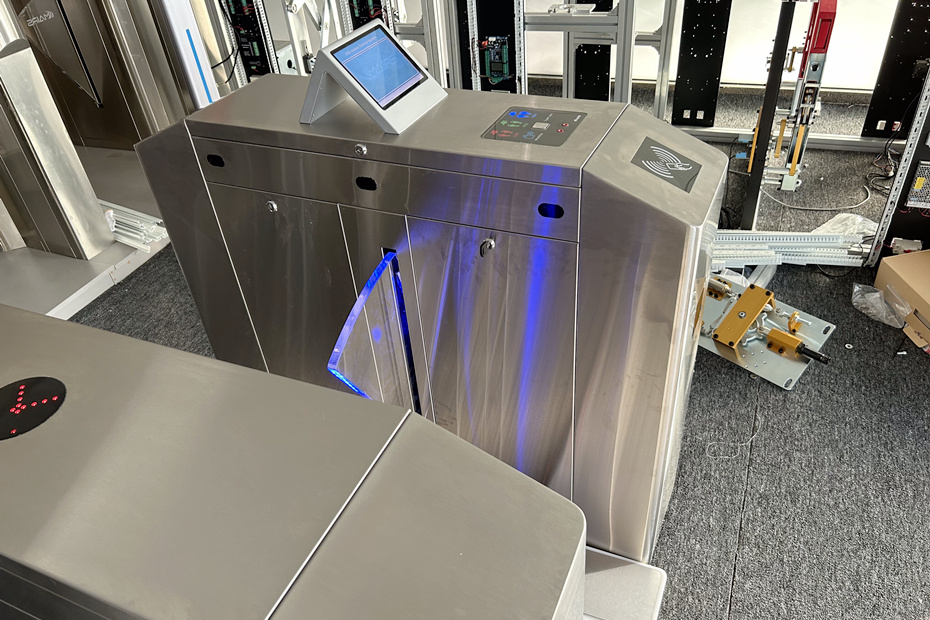

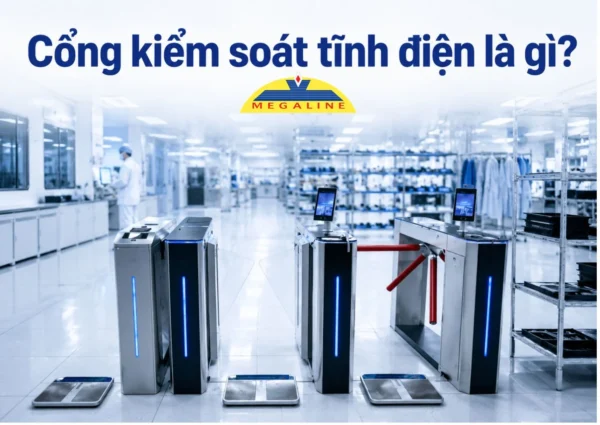

Cổng kiểm soát chống tĩnh điện là gì
Cổng kiểm soát tĩnh điện là hệ thống kiểm tra trạng thái ESD của nhân sự trước khi đi vào khu vực EPA. Thiết bị thường kiểm tra khả năng nối đất thông qua:
- Giày chống tĩnh điện hoặc dây tiếp đất gót chân.
- Vòng đeo tay chống tĩnh điện.
- Cơ cấu kiểm soát đóng – mở cổng theo kết quả đo.
Khi các chỉ số đạt yêu cầu, cổng kiểm soát ESD sẽ cho phép người dùng đi qua; nếu không đạt, hệ thống sẽ cảnh báo hoặc từ chối truy cập. Nhờ đó, doanh nghiệp có thể kiểm soát ESD ngay từ lối vào và giảm rủi ro ảnh hưởng đến linh kiện, thiết bị nhạy cảm.
Các tiêu chuẩn đo phổ biến của cổng kiểm soát chống tĩnh điện

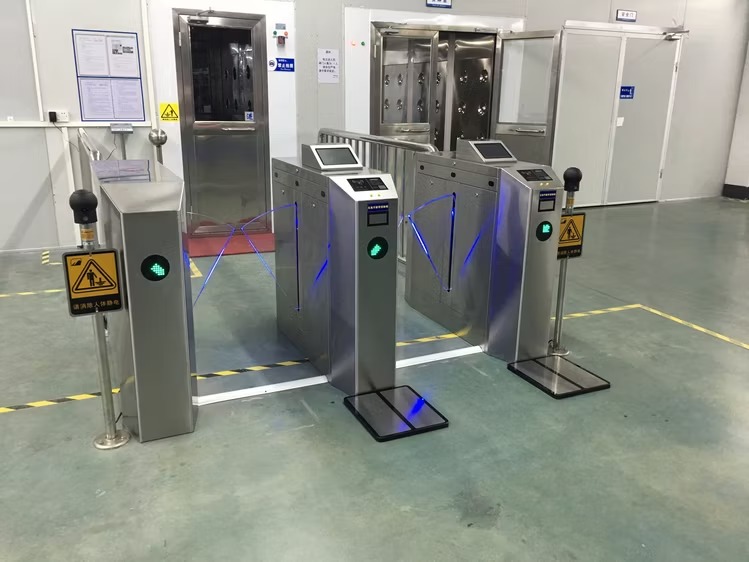

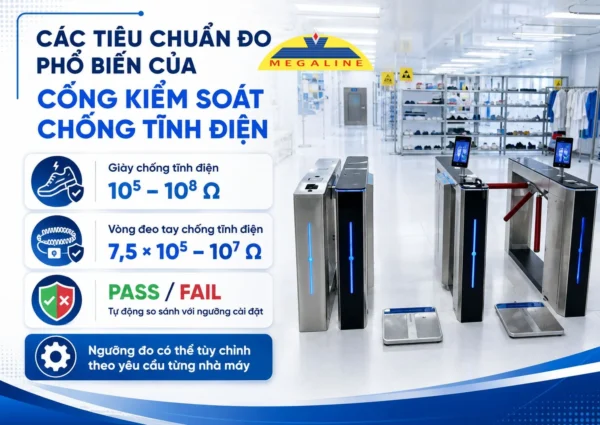

Tiêu chuẩn đo cổng kiểm soát chống tĩnh điện
Để xác định nhân sự có đáp ứng yêu cầu ESD trước khi vào khu vực EPA, cổng kiểm soát tĩnh điện thường đánh giá điện trở nối đất tại hai vị trí chính:
- Giày chống tĩnh điện: ngưỡng tham khảo khoảng 10⁵ – 10⁸ Ω.
- Vòng đeo tay chống tĩnh điện: thường kiểm tra trong khoảng 7,5 × 10⁵ – 10⁷ Ω.
- Kết quả PASS/FAIL: hệ thống tự động so sánh giá trị đo với ngưỡng đã cài đặt để quyết định cho phép hoặc từ chối truy cập.
Các giới hạn trên không cố định cho mọi hệ thống. Cổng kiểm soát ESD có thể được thiết lập lại theo quy trình ESD, loại thiết bị bảo hộ và yêu cầu kiểm soát riêng của từng nhà máy.

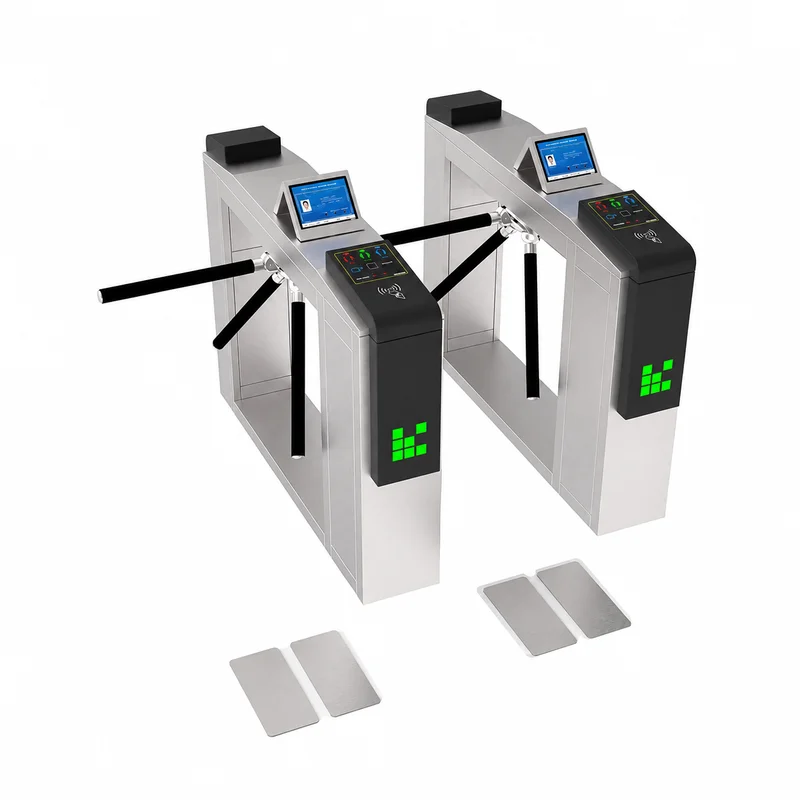

Cấu tạo và tính năng nổi bật của cổng kiểm soát tĩnh điện

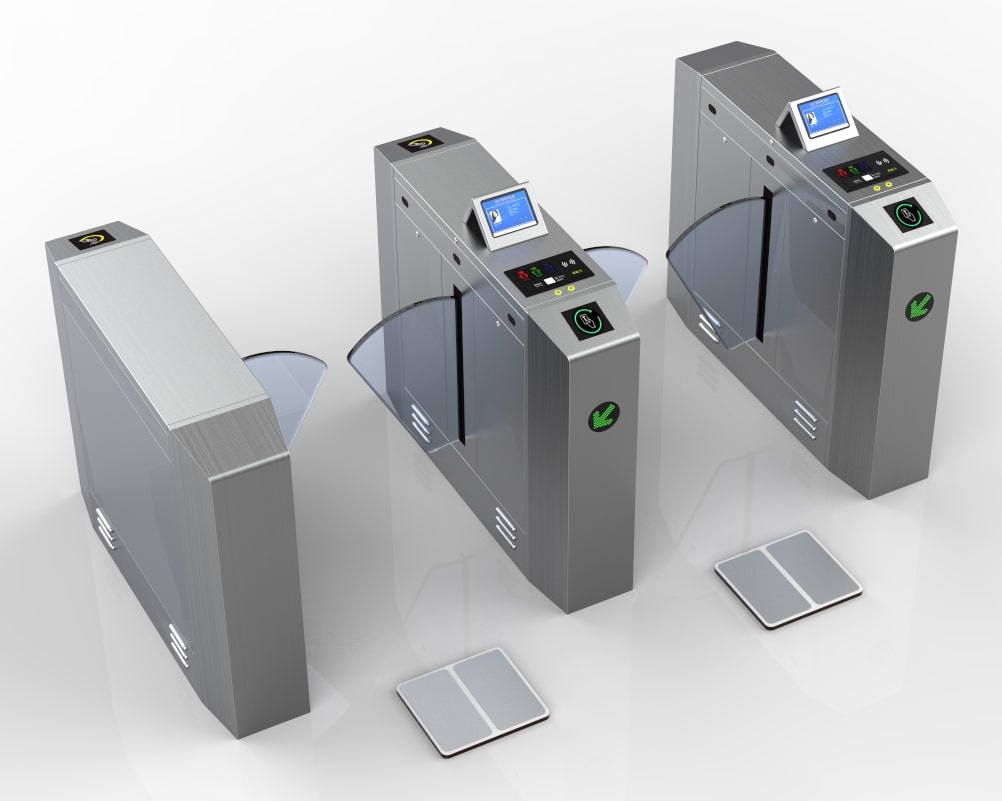

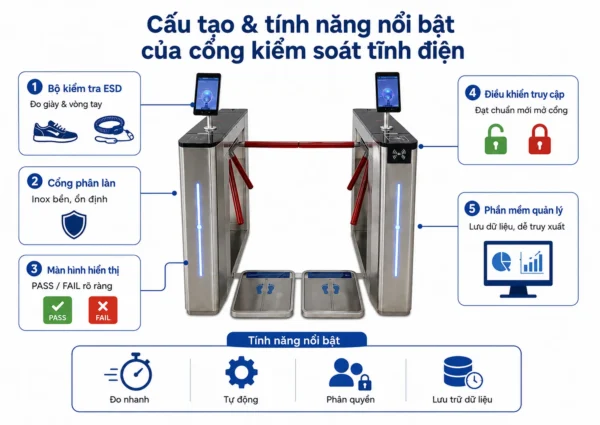

Cấu tạo cổng kiểm soát chống tĩnh điện

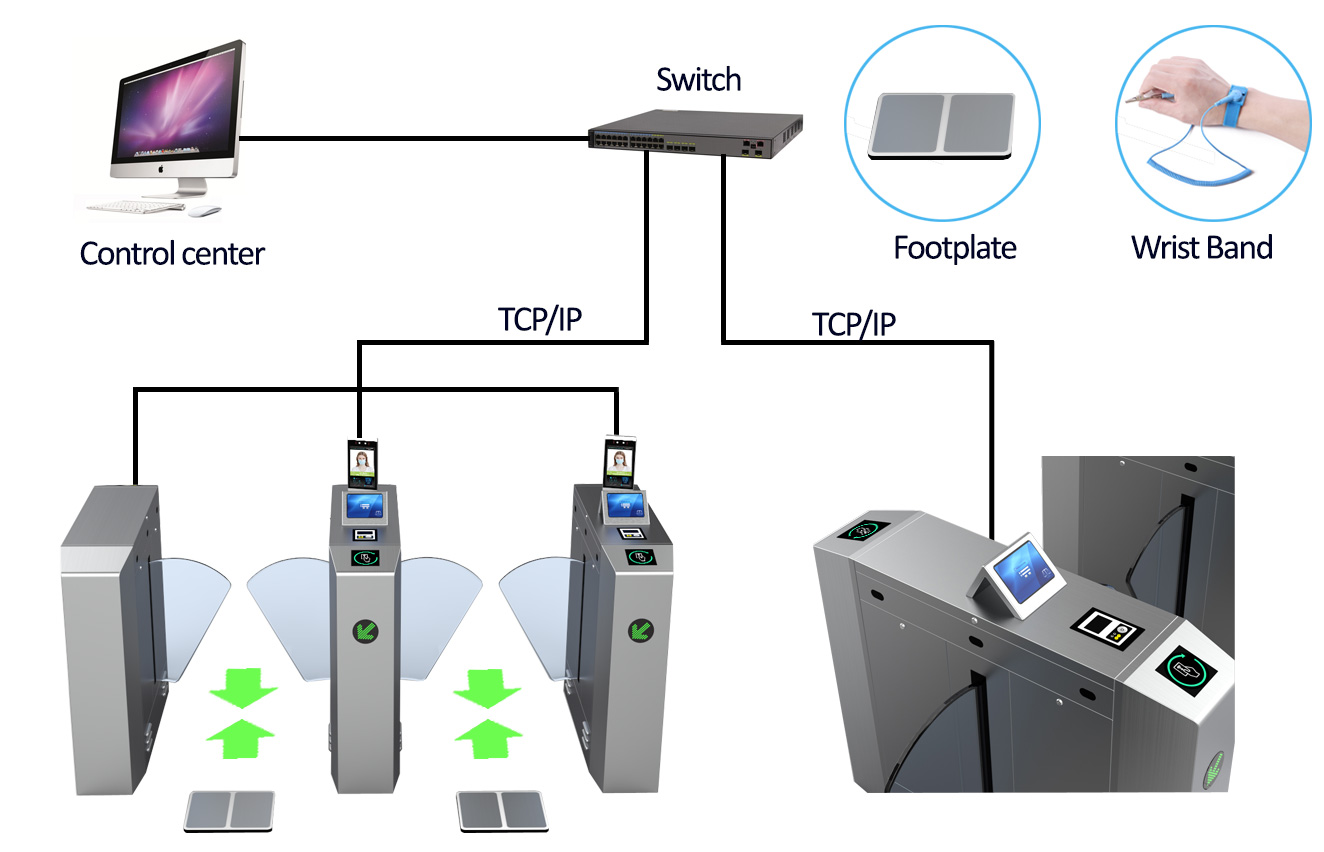

Cổng kiểm soát tĩnh điện thường được thiết kế thành một hệ thống tích hợp giữa thiết bị đo ESD, cổng phân làn và phần mềm quản lý. Cấu tạo phổ biến gồm:
- Bộ kiểm tra ESD: đo điện trở giày từng chân, vòng đeo tay hoặc kết hợp nhiều hạng mục trong cùng một lần kiểm tra.
- Cổng phân làn: thường sử dụng vật liệu inox hoặc thép không gỉ, có độ bền cao và phù hợp với môi trường nhà máy.
- Màn hình hiển thị: hỗ trợ hướng dẫn thao tác, hiển thị trạng thái PASS/FAIL và kết quả đo trực quan.
- Bộ điều khiển truy cập: tự động mở cổng khi người dùng đạt yêu cầu ESD và khóa truy cập khi kết quả không đạt.
- Phần mềm quản lý: lưu lịch sử kiểm tra, thống kê dữ liệu và hỗ trợ tích hợp với hệ thống chấm công hoặc quản lý nhân sự tùy cấu hình.
Về tính năng, cổng kiểm soát ESD nổi bật nhờ khả năng đo nhanh, kiểm tra tự động, phân quyền ra vào và lưu trữ dữ liệu. Nhờ đó, doanh nghiệp có thể kiểm soát tình trạng chống tĩnh điện của nhân sự ngay tại lối vào, đồng thời giảm thao tác thủ công và nâng cao tính nhất quán trong quy trình ESD.
Lợi ích khi lắp đặt cổng kiểm soát chống tĩnh điện
Việc lắp đặt cổng kiểm soát tĩnh điện giúp doanh nghiệp chủ động kiểm soát ESD ngay từ điểm ra vào, thay vì chỉ xử lý khi sự cố đã xảy ra. Một số lợi ích nổi bật gồm:
- Kiểm soát ESD ngay từ đầu vào: Chỉ cho phép nhân sự đạt yêu cầu về giày, vòng tay hoặc hệ thống nối đất cá nhân đi vào khu vực EPA.
- Bảo vệ linh kiện và thiết bị nhạy cảm: Giảm nguy cơ phóng tĩnh điện gây lỗi IC, PCB, cảm biến, module và các linh kiện bán dẫn.
- Tự động hóa quy trình kiểm tra: Hạn chế phụ thuộc vào giám sát thủ công, giúp kiểm tra nhanh và đồng nhất hơn giữa các ca làm việc.
- Giảm sai sót do con người: Hạn chế tình trạng quên kiểm tra, bỏ qua bước test hoặc ghi chép thiếu thông tin.
- Tăng khả năng truy xuất dữ liệu: Với hệ thống có lưu log, doanh nghiệp có thể theo dõi người kiểm tra, thời gian và kết quả PASS/FAIL.
- Hỗ trợ quản lý nhà máy quy mô lớn: Phù hợp với môi trường có lượng nhân sự đông và yêu cầu kiểm soát ra vào liên tục.
- Hỗ trợ điều tra sự cố chất lượng: Dữ liệu lịch sử từ cổng kiểm soát ESD có thể được sử dụng như một nguồn tham chiếu khi phân tích các vấn đề nghi liên quan đến tĩnh điện.
- Chuẩn hóa quy trình kiểm soát ESD: Giúp doanh nghiệp xây dựng quy trình rõ ràng, dễ giám sát và phù hợp hơn với yêu cầu quản lý chất lượng hiện đại.
Cổng kiểm soát ESD không chỉ đóng vai trò kiểm tra nhân sự mà còn trở thành một phần quan trọng trong hệ thống quản lý ESD, góp phần giảm lỗi sản phẩm và duy trì sự ổn định của dây chuyền sản xuất.
Ứng dụng của cổng kiểm soát chống tĩnh điện

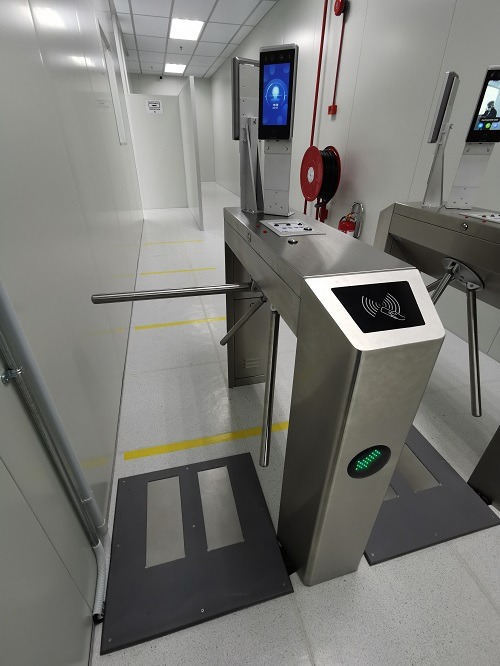

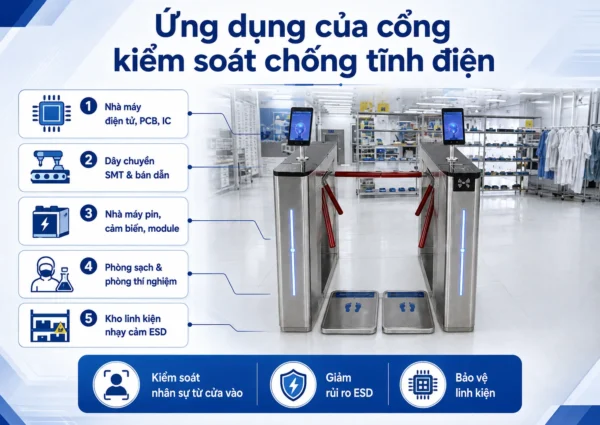

Ứng dụng cổng kiểm soát chống tĩnh điện
Cổng kiểm soát tĩnh điện được lắp đặt chủ yếu tại lối vào các khu vực có yêu cầu kiểm soát ESD nghiêm ngặt, nơi nhân sự cần được kiểm tra trước khi tiếp cận dây chuyền hoặc linh kiện nhạy cảm. Thiết bị được ứng dụng phổ biến tại:
- Nhà máy điện tử, lắp ráp PCB, IC và linh kiện.
- Dây chuyền SMT, bán dẫn và sản xuất vi mạch.
- Nhà máy pin, cảm biến, module điện tử.
- Phòng sạch, phòng thí nghiệm và khu vực kỹ thuật chính xác.
- Kho lưu trữ linh kiện, vật tư nhạy cảm với tĩnh điện.
Nhờ có việc kiểm soát nhân sự ngay từ cửa vào, cổng kiểm soát ESD giúp doanh nghiệp hạn chế nguồn tĩnh điện xâm nhập khu vực sản xuất, hỗ trợ bảo vệ linh kiện và duy trì quy trình vận hành ổn định hơn.
Những lưu ý quan trọng khi lắp đặt và sử dụng cổng kiểm soát chống tĩnh điện
Để cổng kiểm soát tĩnh điện hoạt động ổn định và cho kết quả đáng tin cậy, doanh nghiệp cần chú ý đồng thời đến vị trí lắp đặt, hệ thống tiếp địa và quá trình bảo dưỡng.
- Kiểm tra hệ thống tiếp địa: Cổng và bộ đo ESD cần được kết nối đúng với hệ thống tiếp địa của nhà máy theo yêu cầu kỹ thuật đang áp dụng. Tiếp địa không phù hợp có thể ảnh hưởng đến độ chính xác và hiệu quả kiểm soát.
- Chọn vị trí lắp đặt hợp lý: Nên bố trí cổng tại lối vào khu vực EPA, nơi khô ráo, ít bụi và tránh nguồn nhiệt hoặc ánh sáng mạnh có thể ảnh hưởng đến cảm biến.
- Đảm bảo nền lắp đặt chắc chắn: Mặt sàn cần bằng phẳng, đủ khả năng cố định thân cổng và hạn chế rung lắc trong quá trình sử dụng liên tục.
- Cài đặt ngưỡng đo phù hợp: Không nên sử dụng một mức PASS/FAIL cho mọi nhà máy; ngưỡng kiểm tra cần được thiết lập theo chương trình ESD, loại giày, vòng tay và yêu cầu của từng khu vực.
- Vệ sinh bàn đo thường xuyên: Bụi, dầu hoặc chất bẩn trên điện cực kiểm tra giày có thể làm sai lệch kết quả đo.
- Kiểm tra và hiệu chuẩn định kỳ: Bộ đo, cảm biến và cơ cấu đóng mở của cổng kiểm soát ESD nên được kiểm tra theo lịch bảo trì và hướng dẫn của nhà sản xuất.
- Theo dõi các kết quả bất thường: Nếu xuất hiện nhiều lượt FAIL liên tiếp, cần kiểm tra cả thiết bị, giày ESD, vòng tay, sàn và hệ thống tiếp địa thay vì chỉ kiểm tra riêng cổng.
Lắp đặt đúng ngay từ đầu và duy trì kiểm tra định kỳ sẽ giúp cổng kiểm soát tĩnh điện vận hành ổn định, hạn chế báo sai và nâng cao hiệu quả kiểm soát ESD tại nhà máy.
Quy trình vận hành chi tiết của cổng kiểm soát chống tĩnh điện
Quy trình hoạt động của cổng kiểm soát chống tĩnh điện thường được thiết kế theo chuỗi kiểm tra tự động, từ xác thực nhân sự đến quyết định cho phép hoặc từ chối truy cập khu vực EPA.

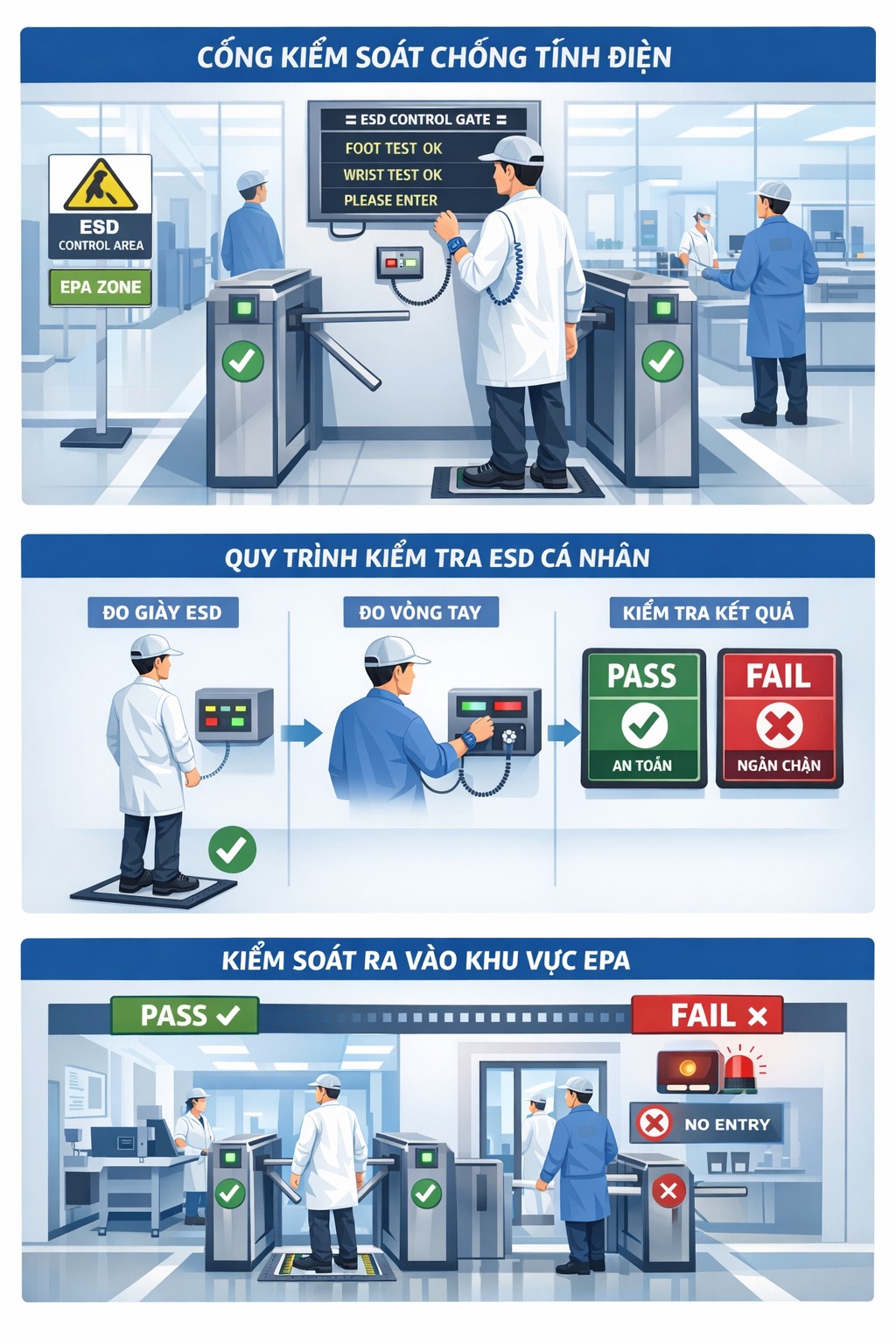

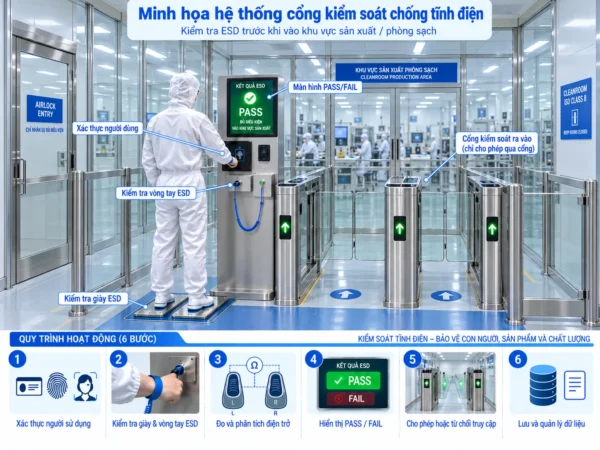

Minh họa hệ thống cổng kiểm soát chống tĩnh điện
Bước 1: Xác thực người sử dụng
Nhân viên thực hiện nhận diện bằng phương thức được hệ thống trang bị như:
- Quẹt thẻ nhân viên.
- Vân tay.
- Mã số cá nhân.
- Nhận diện khuôn mặt.
Thông tin nhận diện giúp hệ thống xác định người thực hiện phép đo và liên kết kết quả kiểm tra với từng nhân sự.
Bước 2: Kiểm tra giày và vòng tay ESD
Sau khi xác thực, người dùng tiến hành kiểm tra các thiết bị nối đất cá nhân:
- Đặt chân trái và chân phải đúng vị trí trên bàn đo để kiểm tra giày ESD độc lập.
- Kết nối vòng đeo tay chống tĩnh điện với cổng đo nếu khu vực yêu cầu.
- Chạm hoặc giữ nút kiểm tra để bắt đầu quá trình đo.
Tùy cấu hình, cổng kiểm soát ESD có thể kiểm tra riêng giày, vòng tay hoặc đồng thời nhiều hạng mục.
Bước 3: Đo và phân tích điện trở
Bộ xử lý tiếp nhận giá trị điện trở từ từng điểm kiểm tra và tự động so sánh với giới hạn PASS/FAIL đã được thiết lập.
Hệ thống có thể phát hiện riêng:
- Giày chân trái không đạt.
- Giày chân phải không đạt.
- Vòng đeo tay không đạt.
- Toàn bộ hạng mục đều đạt yêu cầu.
Ngưỡng kiểm tra cần được thiết lập phù hợp với chương trình ESD và yêu cầu kỹ thuật của từng nhà máy.
Bước 4: Hiển thị kết quả PASS/FAIL
Sau khi xử lý, hệ thống đưa ra kết quả gần như ngay lập tức:
- PASS: màn hình hoặc đèn báo xác nhận đạt yêu cầu và gửi tín hiệu mở cổng.
- FAIL: hệ thống cảnh báo, xác định hạng mục không đạt và giữ cổng ở trạng thái khóa.
Người dùng cần kiểm tra lại giày, vòng tay hoặc cách tiếp xúc với bàn đo trước khi thực hiện phép thử lần nữa.
Bước 5: Cho phép hoặc từ chối truy cập
Khi tất cả điều kiện được đáp ứng, cổng tự động mở để nhân viên đi vào khu vực sản xuất. Nếu kết quả không đạt, người dùng sẽ không được phép truy cập cho đến khi hoàn thành kiểm tra thành công.
Bước 6: Lưu và quản lý dữ liệu
Với các hệ thống có phần mềm quản lý, mỗi lượt kiểm tra có thể được ghi lại gồm:
- Mã hoặc danh tính nhân viên.
- Thời gian kiểm tra.
- Kết quả PASS/FAIL.
- Hạng mục phát sinh lỗi.
- Lịch sử ra vào.
Nhờ quy trình khép kín này, cổng kiểm soát chống tĩnh điện vừa kiểm tra trạng thái ESD của nhân sự, vừa tự động hóa quyền ra vào và hỗ trợ doanh nghiệp truy xuất dữ liệu khi cần đánh giá hoặc phân tích sự cố.
Vì sao nên chọn Megaline là nhà cung cấp cổng kiểm soát chống tĩnh điện

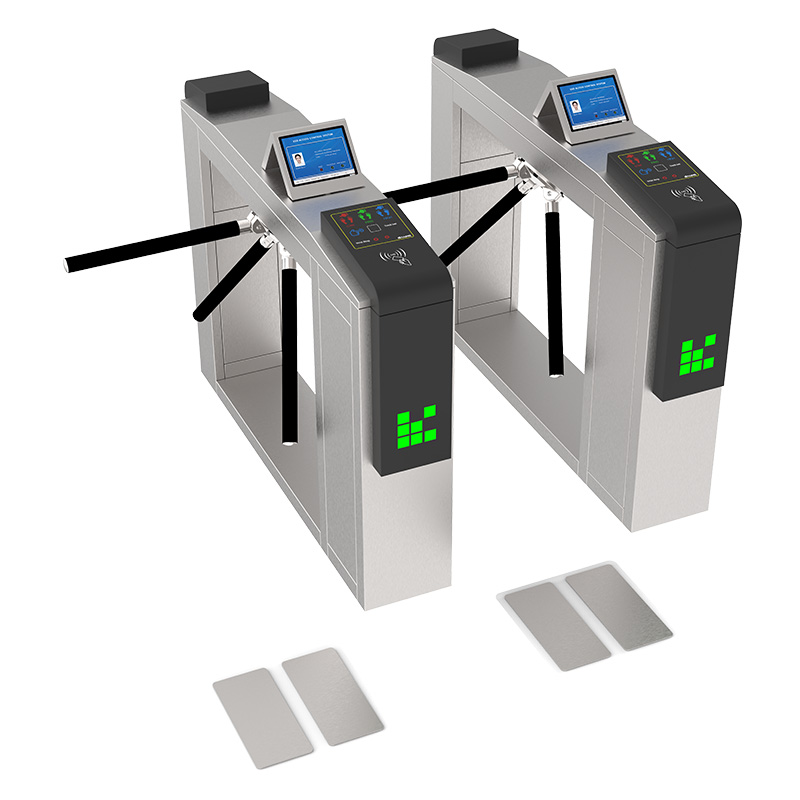

Nhà cung cấp cổng kiểm soát chống tĩnh điện
Khi đầu tư cổng kiểm soát tĩnh điện, doanh nghiệp không chỉ cần một thiết bị đo mà còn cần giải pháp phù hợp với hệ thống ESD đang vận hành. Megaline hướng đến việc cung cấp đồng bộ từ tư vấn lựa chọn thiết bị đến các vật tư và giải pháp chống tĩnh điện liên quan.
Những ưu điểm nổi bật khi lựa chọn Megaline:
- Tư vấn theo nhu cầu thực tế: lựa chọn cấu hình cổng theo số lượng nhân sự, không gian lắp đặt và yêu cầu kiểm soát ESD.
- Giải pháp ESD đồng bộ: ngoài cổng kiểm soát ESD, Megaline còn cung cấp sàn, thảm, thiết bị đo, ionizer và nhiều vật tư chống tĩnh điện.
- Hỗ trợ kỹ thuật: giúp doanh nghiệp lựa chọn phương án kiểm tra, bố trí cổng và vận hành phù hợp với khu vực sản xuất.
- Đáp ứng nhiều mô hình nhà máy: từ dây chuyền điện tử, SMT đến bán dẫn, phòng sạch và khu vực lưu trữ linh kiện nhạy cảm.
- Chú trọng hiệu quả lâu dài: không chỉ kiểm soát người ra vào mà còn hướng tới khả năng truy xuất dữ liệu, tự động hóa và nâng cao tính nhất quán của quy trình ESD.
Với danh mục giải pháp đa dạng và định hướng tư vấn theo từng ứng dụng, Megaline là lựa chọn đáng cân nhắc cho doanh nghiệp đang cần triển khai cổng kiểm soát chống tĩnh điện và xây dựng hệ thống ESD đồng bộ cho nhà máy.
