Dây tiếp đất chống tĩnh điện 1 sao 1 kẹp
- Lõi đồng hoặc lõi nhôm
- Cao su hoặc nhựa PVC
- 1.8m - 2.4m
Liên hệ
Báo giá
Dây tiếp đất chống tĩnh điện 1 tròn 1 kẹp
- 1.8m - 2.4m
- Lõi đồng hoặc hợp kim nhôm
- Cao su hoặc nhựa PVC
Liên hệ
Báo giá
Dây tiếp đất chống tĩnh điện 2 đầu tròn
- 1.8m – 2.4m
- Đồng nguyên chất hoặc hợp kim nhôm
- Cao su hoặc PVC
Liên hệ
Báo giá
Ổ cắm chống tĩnh điện
- Thép không gỉ, bề mặt phủ sơn chống tĩnh điện
- 1,8 m
- Từ 10⁶ – 10⁹ Ω
Liên hệ
Báo giá
⊗
Dây tiếp đất chống tĩnh điện
Không tìm thấy sản phẩm phù hợp?
Kỹ sư MEGALINE tư vấn miễn phí — giúp bạn chọn đúng sản phẩm cho ứng dụng cụ thể.
Dây tiếp đất chống tĩnh điện – Giới thiệu danh mục
Dây tiếp đất chống tĩnh điện là gì? Những điều doanh nghiệp cần biết trước khi chọn mua
Trong nhà máy điện tử, phòng sạch và dây chuyền SMT, tĩnh điện có thể phát sinh từ cơ thể người, bàn thao tác, xe đẩy hoặc thiết bị sản xuất. Dù không tạo ra tia lửa hay cảm giác giật rõ ràng, điện tích vẫn có thể ảnh hưởng đến IC, chip, cảm biến, bo mạch và các linh kiện nhạy cảm.
Để kiểm soát rủi ro này, doanh nghiệp cần xây dựng hệ thống ESD đồng bộ. Trong đó, dây tiếp đất chống tĩnh điện có nhiệm vụ dẫn điện tích dư thừa từ thảm, bàn thao tác, xe đẩy hoặc thiết bị về hệ thống tiếp địa, giúp các thiết bị chống tĩnh điện hoạt động đúng chức năng.
Dây tiếp đất chống tĩnh điện
Tổng quan về dây tiếp đất chống tĩnh điện
Dây tiếp đất chống tĩnh điện, hay còn gọi là ESD Grounding Cord, là phụ kiện tạo đường dẫn giúp đưa điện tích dư thừa từ con người, bàn thao tác, thảm ESD, xe đẩy hoặc thiết bị sản xuất về hệ thống tiếp địa. Sản phẩm được sử dụng phổ biến trong nhà máy điện tử, dây chuyền SMT, khu vực sản xuất bán dẫn và phòng sạch, nơi các linh kiện như IC, chip, cảm biến hoặc bo mạch có độ nhạy cao với hiện tượng phóng tĩnh điện.
Một dây tiếp đất chống tĩnh điện thường gồm các bộ phận chính nổi bật là:
- Dây dẫn điện: truyền điện tích về điểm tiếp đất.
- Đầu nối tiếp địa: có thể là kẹp cá sấu, đầu tròn bắt vít, đầu sao hoặc đầu cắm banana.
- Đầu kết nối thiết bị ESD: dùng để liên kết với thảm, bàn thao tác, vòng đeo tay hoặc xe đẩy.
- Điện trở an toàn: một số loại được tích hợp điện trở khoảng 1 MΩ để kiểm soát dòng xả.
Nhờ có cấu tạo đơn giản, dễ lắp đặt và phù hợp với nhiều thiết bị ESD, dây tiếp đất chống tĩnh điện là bộ phận quan trọng giúp duy trì đường xả ổn định và nâng cao hiệu quả kiểm soát tĩnh điện trong khu vực sản xuất.
Chức năng của dây tiếp đất chống tĩnh điện
Dây tiếp đất chống tĩnh điện có chức năng tạo đường dẫn để đưa điện tích dư thừa từ người, bàn thao tác, thảm ESD, xe đẩy hoặc thiết bị về hệ thống tiếp địa. Việc duy trì đường xả ổn định giúp hạn chế điện tích tích tụ và giảm nguy cơ phóng tĩnh điện tại khu vực sản xuất.
Sản phẩm gồm có:
- Bảo vệ bo mạch, IC, chip và cảm biến nhạy cảm
- Giảm lỗi sản phẩm do phóng tĩnh điện
- Hạn chế chênh lệch điện thế giữa người và thiết bị
- Hỗ trợ duy trì môi trường ESD ổn định trong quá trình lắp ráp, kiểm tra và đóng gói
Nguyên lý hoạt động của dây tiếp đất chống tĩnh điện
Dây tiếp đất chống tĩnh điện hoạt động dựa trên nguyên lý dẫn truyền và cân bằng điện tích. Khi cơ thể người, bề mặt làm việc hoặc thiết bị tích tụ điện tích, dây sẽ kết nối vật thể đó với điểm tiếp địa, tạo điều kiện để điện tích di chuyển xuống đất theo một đường dẫn xác định.
Quá trình xả diễn ra liên tục cho đến khi mức chênh lệch điện thế được giảm xuống. Với loại dây tích hợp điện trở an toàn, điện tích được giải phóng có kiểm soát thay vì truyền xuống đất đột ngột, qua đó nâng cao độ an toàn và sự ổn định của hệ thống ESD.

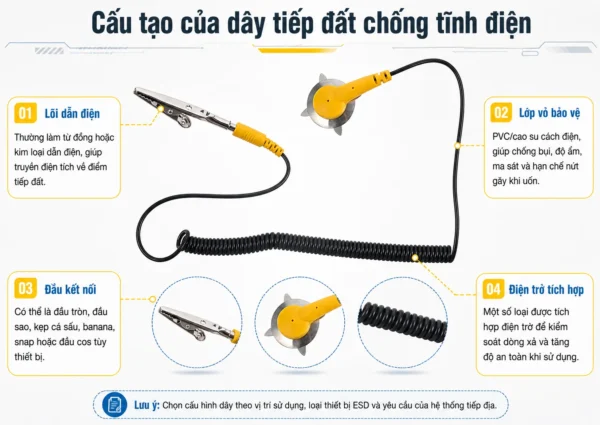

Cấu tạo của dây tiếp đất chống tĩnh điện
Cấu tạo dây tiếp đất chống tĩnh điện
Dây tiếp đất chống tĩnh điện phổ biến thường gồm có lõi dẫn điện, lớp vỏ bảo vệ và đầu kết nối. Một số loại còn có được tích hợp điện trở để kiểm soát dòng xả và tăng độ an toàn khi sử dụng.
- Lõi dẫn điện: Thường được làm từ đồng hoặc kim loại dẫn điện phù hợp, có nhiệm vụ truyền điện tích về điểm tiếp đất
- Lớp vỏ bảo vệ: Làm từ PVC, cao su hoặc vật liệu cách điện, giúp chống bụi, độ ẩm, ma sát và hạn chế nứt gãy khi uốn
- Đầu kết nối: Có thể là đầu tròn, đầu sao, kẹp cá sấu, đầu banana, nút snap hoặc đầu cos, tùy theo thiết bị cần kết nối
- Điện trở tích hợp: Được trang bị trên 1 số loại dây để kiểm soát dòng điện và hỗ trợ bảo vệ người dùng.
Lưu ý: Việc lựa chọn cấu hình dây cần dựa trên vị trí sử dụng, loại thiết bị ESD và yêu cầu của hệ thống tiếp địa.

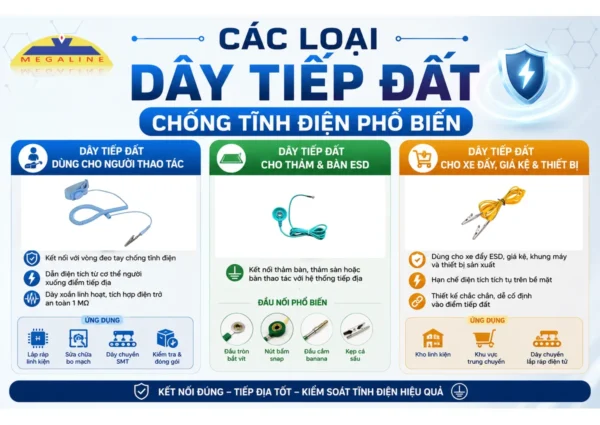

Các loại dây tiếp đất chống tĩnh điện phổ biến
Tùy thuộc vào vị trí lắp đặt và đối tượng cần kiểm soát điện tích, dây tiếp đất chống tĩnh điện được chia thành nhiều loại khác nhau. Mỗi loại có thiết kế đầu nối, chiều dài và cấu hình phù hợp với từng thiết bị trong hệ thống ESD.
Phân loại dây tiếp đất chống tĩnh điện
Dây tiếp đất dùng cho người thao tác
Loại dây này thường được kết nối với vòng đeo tay chống tĩnh điện, giúp dẫn điện tích từ cơ thể người xuống điểm tiếp địa trong quá trình làm việc. Dây thường có dạng xoắn để tạo độ linh hoạt khi thao tác và có thể tích hợp điện trở an toàn, phổ biến là 1 MΩ.
Sản phẩm phù hợp với:
- Công nhân lắp ráp linh kiện điện tử.
- Kỹ thuật viên sửa chữa bo mạch.
- Nhân viên làm việc tại dây chuyền SMT.
- Khu vực kiểm tra và đóng gói sản phẩm nhạy tĩnh điện.
Dây tiếp đất cho thảm và bàn thao tác ESD
Đây là loại dây được dùng để kết nối thảm bàn, thảm sàn hoặc bàn thao tác chống tĩnh điện với hệ thống tiếp địa chung. Khi bề mặt làm việc phát sinh điện tích, dây sẽ tạo đường dẫn để điện tích thoát xuống đất, hạn chế khả năng truyền sang linh kiện.
Tùy thiết kế, dây có thể sử dụng:
- Đầu tròn bắt vít.
- Nút bấm snap.
- Đầu cắm banana.
- Kẹp cá sấu.
Dây tiếp đất cho xe đẩy, giá kệ và thiết bị
Loại dây này được sử dụng cho xe đẩy ESD, giá đỡ kim loại, khung máy hoặc thiết bị sản xuất. Mục đích chính là hạn chế điện tích tích tụ trên bề mặt trong quá trình vận chuyển, lưu trữ và thao tác với linh kiện.
Dây thường được thiết kế chắc chắn, có đầu kẹp hoặc đầu cos để dễ cố định vào khung kim loại và điểm tiếp đất. Đây là lựa chọn phổ biến tại kho linh kiện, khu vực trung chuyển và dây chuyền lắp ráp điện tử.
Ưu điểm nổi bật của dây tiếp đất chống tĩnh điện
Dây tiếp đất chống tĩnh điện là giải pháp đơn giản nhưng có vai trò quan trọng trong hệ thống ESD. Khi được lắp đặt đúng cách, sản phẩm mang lại nhiều lợi ích như:
- Dẫn điện tích ổn định: tạo đường xả liên tục từ người, thảm, bàn thao tác hoặc thiết bị về hệ thống tiếp địa, giúp hạn chế nguy cơ phóng tĩnh điện.
- Ứng dụng linh hoạt: có thể kết nối với vòng đeo tay, thảm ESD, xe đẩy, giá kệ và nhiều thiết bị trong khu vực sản xuất.
- Lắp đặt thuận tiện: cấu tạo gọn, nhiều kiểu đầu nối và dễ thay thế khi cần bảo trì hoặc thay đổi vị trí sử dụng.
- Độ bền phù hợp với môi trường nhà máy: lớp vỏ PVC hoặc PU giúp bảo vệ lõi dây, hạn chế mài mòn, nứt gãy và hư hỏng khi uốn thường xuyên.
- Hỗ trợ xây dựng hệ thống ESD đồng bộ: có thể lựa chọn theo yêu cầu kiểm soát tĩnh điện và tiêu chuẩn mà doanh nghiệp đang áp dụng.
- Chi phí đầu tư hợp lý: giá thành không cao nhưng giúp duy trì hiệu quả xả điện lâu dài, giảm nguy cơ phát sinh lỗi đối với linh kiện nhạy cảm.

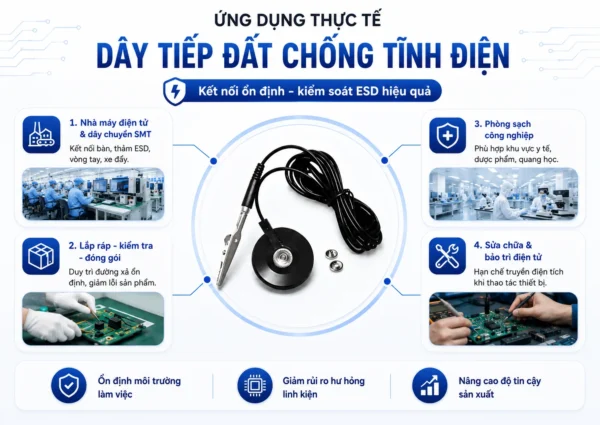

Ứng dụng thực tế của dây tiếp đất chống tĩnh điện
Ứng dụng dây tiếp đất chống tĩnh điện
Dây tiếp đất chống tĩnh điện được sử dụng tại nhiều khu vực có yêu cầu kiểm soát ESD, đặc biệt là nơi thường xuyên xử lý linh kiện nhạy cảm hoặc thiết bị có độ chính xác cao. Một số ứng dụng phổ biến gồm:
- Nhà máy điện tử và dây chuyền SMT: kết nối bàn thao tác, thảm ESD, vòng đeo tay, xe đẩy hoặc giá kệ với hệ thống tiếp địa, giúp hạn chế điện tích truyền sang PCB, IC, chip và linh kiện bán dẫn.
- Khu vực lắp ráp, kiểm tra và đóng gói: duy trì đường xả ổn định trong suốt quá trình thao tác, giảm nguy cơ phát sinh lỗi tiềm ẩn trước khi sản phẩm xuất xưởng.
- Phòng sạch công nghiệp: hỗ trợ kiểm soát điện tích tại các khu vực sản xuất thiết bị y tế, dược phẩm, quang học và linh kiện chính xác.
- Phòng thí nghiệm và trung tâm R&D: bảo vệ thiết bị đo, mẫu thử, cảm biến và bo mạch trong quá trình nghiên cứu, thử nghiệm.
- Khu vực sửa chữa, bảo trì điện tử: giúp kỹ thuật viên hạn chế truyền điện tích từ cơ thể sang linh kiện khi tháo lắp hoặc kiểm tra thiết bị.
Cũng nhờ có khả năng kết nối linh hoạt với nhiều thiết bị ESD, dây tiếp đất góp phần duy trì môi trường làm việc ổn định, giảm rủi ro hư hỏng linh kiện và nâng cao độ tin cậy của quy trình sản xuất.

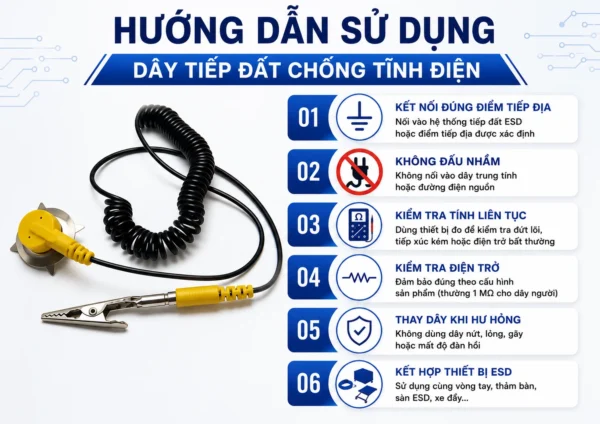

Hướng dẫn sử dụng dây tiếp đất chống tĩnh điện
Hướng dẫn sử dụng dây tiếp đất chống tĩnh điện
Để cho dây tiếp đất chống tĩnh điện duy trì khả năng dẫn điện tích ổn định, người dùng cần lắp đặt đúng kỹ thuật và kiểm tra định kỳ trong quá trình sử dụng. Một số lưu ý quan trọng gồm:
- Kết nối đúng điểm tiếp địa: dây phải được nối với hệ thống tiếp đất ESD hoặc điểm tiếp địa được xác định rõ ràng trong nhà máy.
- Không đấu nhầm vào dây trung tính hoặc đường điện nguồn: việc kết nối sai có thể làm mất hiệu quả kiểm soát tĩnh điện và gây mất an toàn.
- Kiểm tra tính liên tục của dây: sử dụng thiết bị đo phù hợp để phát hiện tình trạng đứt lõi, tiếp xúc kém hoặc điện trở tăng bất thường.
- Kiểm tra điện trở theo cấu hình sản phẩm: mức 1 MΩ thường gặp ở dây dùng cho người thao tác, nhưng không phải mọi loại dây tiếp đất đều có cùng giá trị.
- Thay dây khi có dấu hiệu hư hỏng: không tiếp tục sử dụng nếu vỏ dây nứt, đầu nối lỏng, lõi gãy ngầm hoặc dây mất độ đàn hồi.
- Kết hợp đồng bộ với thiết bị ESD: dây tiếp đất cần được sử dụng cùng vòng đeo tay, thảm bàn, sàn ESD hoặc xe đẩy phù hợp để hình thành đường xả hoàn chỉnh.
Ngoài ra, các điểm tiếp xúc nên được giữ sạch, chắc chắn và không bị che phủ bởi bụi bẩn, dầu mỡ hoặc lớp sơn cách điện.

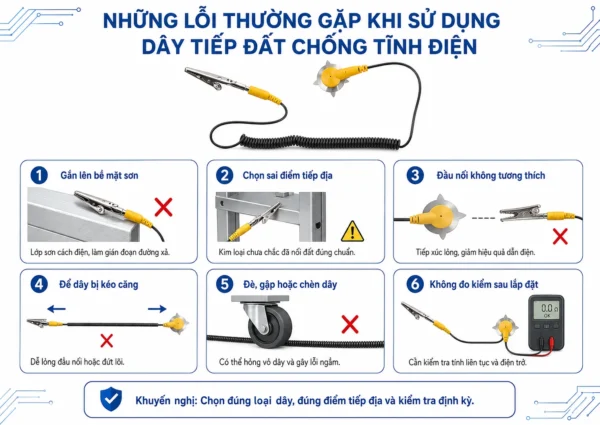

Những lỗi thường gặp khi sử dụng dây tiếp đất chống tĩnh điện
Lỗi thường gặp dây tiếp đất chống tĩnh điện
Dù có cấu tạo đơn giản, dây tiếp đất chống tĩnh điện vẫn có thể mất tác dụng nếu được lắp đặt sai hoặc sử dụng không đúng vị trí. Một số lỗi phổ biến gồm:
- Gắn đầu nối lên bề mặt sơn: lớp sơn có khả năng cách điện, khiến đầu cos hoặc kẹp không tiếp xúc trực tiếp với kim loại và làm gián đoạn đường xả.
- Chọn điểm tiếp địa không phù hợp: chân bàn, khung máy hoặc giá kệ bằng kim loại chưa chắc đã được nối với hệ thống tiếp đất. Việc kẹp dây vào các vị trí chưa kiểm tra có thể không mang lại hiệu quả.
- Sử dụng đầu nối không tương thích: đầu snap không vừa nút bấm, đầu banana lỏng, đầu tròn sai kích thước hoặc kẹp không đủ lực đều có thể làm giảm chất lượng tiếp xúc.
- Để dây bị kéo căng: dây quá ngắn hoặc thường xuyên chịu lực kéo dễ làm lỏng đầu nối, đứt lõi hoặc tuột khỏi điểm tiếp địa.
- Đè, gập hoặc chèn dây dưới thiết bị: bánh xe, chân bàn và cạnh máy có thể làm hỏng lớp vỏ, khiến lõi dây bị gãy ngầm mà khó phát hiện bằng mắt thường.
- Không đo kiểm sau khi lắp đặt: kết nối nhìn chắc chắn chưa đủ để xác nhận đường dẫn hoạt động tốt. Dây cần được kiểm tra bằng thiết bị đo phù hợp để đánh giá tính liên tục và điện trở.
- Dùng một loại dây cho mọi vị trí: dây dành cho vòng đeo tay, thảm bàn, xe đẩy và thiết bị có thể khác nhau về đầu nối, chiều dài và điện trở. Chọn sai loại dây sẽ làm giảm hiệu quả của toàn bộ hệ thống ESD.
Để hạn chế các lỗi trên, doanh nghiệp nên xác định đúng đối tượng cần nối đất, lựa chọn đầu kết nối phù hợp và kiểm tra định kỳ trong suốt quá trình sử dụng.
Tiêu chí lựa chọn dây tiếp đất chống tĩnh điện
Để dây tiếp đất hoạt động ổn định và tương thích với hệ thống ESD, doanh nghiệp cần lựa chọn theo đúng vị trí sử dụng thay vì chỉ dựa vào giá thành. Một số tiêu chí quan trọng gồm có:
- Phù hợp với đối tượng cần nối đất: xác định rõ dây dùng cho vòng đeo tay, thảm ESD, bàn thao tác, xe đẩy hay thiết bị.
- Điện trở đúng yêu cầu: dây dùng cho người thao tác thường có điện trở an toàn khoảng 1 MΩ, trong khi các ứng dụng khác cần lựa chọn theo thiết kế hệ thống.
- Chiều dài hợp lý: dây phải đủ dài để lắp đặt thuận tiện nhưng không nên quá dư hoặc bị kéo căng trong quá trình sử dụng.
- Đầu nối tương thích: kiểm tra kích thước đầu snap, banana, đầu tròn, đầu sao hoặc kẹp để bảo đảm kết nối chắc chắn với thiết bị.
- Vật liệu có độ bền tốt: ưu tiên dây có lõi dẫn ổn định, vỏ PVC hoặc PU chịu uốn, chống mài mòn và hạn chế gãy ngầm.
- Thông tin kỹ thuật rõ ràng: lựa chọn sản phẩm có nguồn gốc, thông số và hướng dẫn sử dụng cụ thể, phù hợp với tiêu chuẩn ESD mà doanh nghiệp đang áp dụng.
Lựa chọn đúng loại dây ngay từ đầu sẽ giúp duy trì đường xả ổn định, giảm lỗi kết nối và thuận tiện hơn trong quá trình kiểm tra, bảo trì.
Mua dây dây tiếp đất chống tĩnh điện ở đâu đảm bảo uy tín?
Khi lựa chọn dây tiếp đất chống tĩnh điện, doanh nghiệp không chỉ cần quan tâm đến giá thành mà còn phải đánh giá độ phù hợp của đầu nối, chiều dài dây, điện trở và khả năng tương thích với hệ thống ESD hiện có. Megaline là đơn vị có nhiều năm kinh nghiệm cung cấp vật tư phòng sạch và thiết bị kiểm soát tĩnh điện cho nhà máy, dây chuyền SMT, khu vực lắp ráp điện tử và phòng sạch.
Nhà cung cấp dây tiếp đất chống tĩnh điện
Những lợi ích nổi bật khi lựa chọn sản phẩm tại Megaline gồm:
- Danh mục sản phẩm đa dạng: cung cấp nhiều loại dây tiếp đất phù hợp với vòng đeo tay, thảm ESD, bàn thao tác, xe đẩy và thiết bị sản xuất.
- Thông tin sản phẩm rõ ràng: hỗ trợ khách hàng xác định đúng cấu hình dây, kiểu đầu nối và phạm vi sử dụng.
- Tư vấn kỹ thuật theo nhu cầu thực tế: giúp lựa chọn sản phẩm tương thích với vị trí lắp đặt và hệ thống tiếp địa của nhà máy.
- Giải pháp ESD đồng bộ: có thể kết hợp dây tiếp đất với vòng đeo tay, thảm, sàn, giày và các thiết bị chống tĩnh điện khác.
- Hỗ trợ giao hàng và hậu mãi: chính sách bảo hành, đổi trả được áp dụng theo từng sản phẩm, giúp doanh nghiệp thuận tiện hơn khi mua số lượng lớn hoặc triển khai cho nhiều khu vực.
Với khả năng cung cấp sản phẩm đa dạng và hỗ trợ kỹ thuật chuyên sâu, Megaline là địa chỉ phù hợp cho doanh nghiệp đang cần xây dựng, bổ sung hoặc hoàn thiện hệ thống kiểm soát tĩnh điện.
Dây tiếp đất chống tĩnh điện là bộ phận quan trọng giúp dẫn điện tích dư thừa từ người, bề mặt làm việc và thiết bị về hệ thống tiếp địa, qua đó hạn chế phóng tĩnh điện và bảo vệ linh kiện nhạy cảm. Trước khi chọn mua, doanh nghiệp cần xác định đúng vị trí sử dụng, kiểu đầu nối, chiều dài, điện trở và khả năng tương thích với hệ thống ESD. Việc lựa chọn sản phẩm phù hợp, lắp đặt đúng kỹ thuật và kiểm tra định kỳ sẽ giúp duy trì đường xả ổn định, giảm lỗi sản phẩm và nâng cao độ an toàn trong quá trình sản xuất.
Những câu hỏi thường gặp (FAQ)
Dây tiếp đất có loại bỏ hoàn toàn tĩnh điện không?
Điều này là không hoàn toàn. Dây chỉ là một thành phần trong hệ thống ESD. Hiệu quả còn phụ thuộc vào điểm tiếp địa, thảm, sàn, vòng tay, giày, độ ẩm và các thiết bị khử tĩnh điện khác.
Có thể kẹp dây vào bất kỳ vật kim loại nào không?
Không thể. Vật kim loại chỉ có tác dụng khi nó được kết nối với hệ thống tiếp địa. Kẹp vào khung máy hoặc chân bàn chưa được kiểm tra có thể không tạo được đường xả tĩnh điện.
Bao lâu nên kiểm tra dây một lần?
Tần suất kiểm tra phụ thuộc nhiều vào quy trình ESD của doanh nghiệp và mức độ sử dụng. Dây thường xuyên cắm rút, di chuyển hoặc chịu lực kéo cần được kiểm tra thường xuyên hơn.
Dây tiếp đất có loại bỏ điện tích trên nhựa không?
Không phải lúc nào cũng hiệu quả. Nhựa là vật liệu cách điện nên điện tích khó truyền qua dây tiếp đất. Trong trường hợp này, cần kết hợp quạt ion, thanh ion hoặc thiết bị trung hòa điện tích.
