Trong môi trường sản xuất điện tử, phòng sạch và khu vực lắp ráp linh kiện, việc kiểm soát điện tích không chỉ giúp bảo vệ thiết bị mà còn góp phần duy trì độ ổn định của toàn bộ dây chuyền. Chỉ một điểm nối đất không phù hợp hoặc kết nối thiếu chắc chắn cũng có thể làm giảm hiệu quả của hệ thống ESD.
Để khắc phục tình trạng này, ổ cắm chống tĩnh điện được sử dụng như một điểm kết nối tiếp đất chuyên dụng, giúp liên kết vòng đeo tay, thảm bàn và các phụ kiện ESD với hệ thống tiếp địa chung. Sản phẩm có thiết kế nhỏ gọn, dễ lắp đặt nhưng đóng vai trò quan trọng trong việc tổ chức khu vực làm việc an toàn, gọn gàng và chuyên nghiệp.

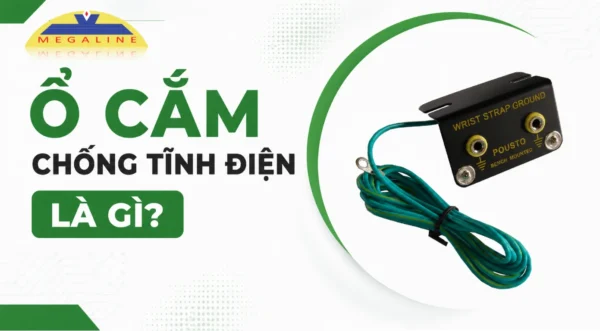

Ổ cắm chống tĩnh điện là gì

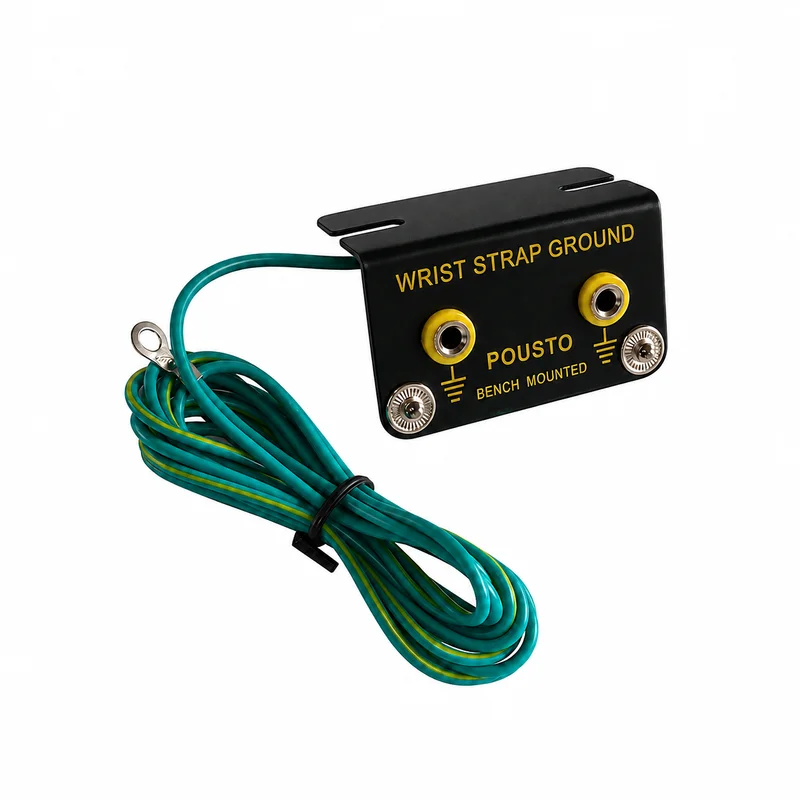

Ổ cắm chống tĩnh điện hay còn gọi là Anti-Static Grounding Socket hoặc Anti-Static Earth Socket, là thiết bị tạo ra một điểm kết nối tiếp địa tập trung trong hệ thống kiểm soát tĩnh điện ESD. Sản phẩm cho phép kết nối dây đeo cổ tay, thảm bàn, thảm sàn, bàn thao tác hoặc các thiết bị chống tĩnh điện với hệ thống nối đất chung, từ đó dẫn truyền lượng điện tích dư thừa xuống đất một cách ổn định và an toàn.
Không chỉ đóng vai trò là một phụ kiện kết nối, ổ cắm chống tĩnh điện còn là mắt xích quan trọng trong hệ thống ESD tổng thể, góp phần bảo vệ người vận hành, linh kiện nhạy cảm và thiết bị sản xuất trước những rủi ro do tĩnh điện gây ra.
Ổ cắm chống tĩnh điện có nhiều chủng loại khác nhau. Do đó, doanh nghiệp không nên áp dụng một bộ thông số duy nhất cho mọi model mà cần kiểm tra catalogue hoặc xác nhận với nhà cung cấp.

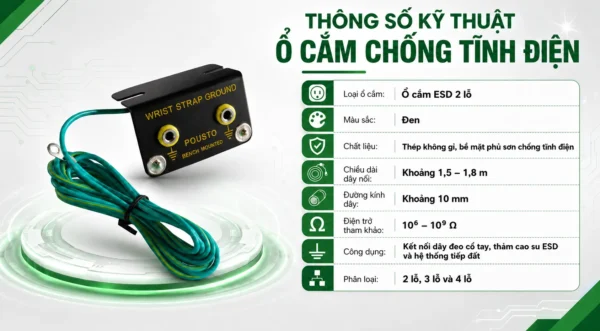

Thông số ổ cắm chống tĩnh điện
Ổ cắm chống tĩnh điện có thiết kế nhỏ gọn đồng thời cũng là thiết bị quan trọng mang lại nhiều lợi ích linh hoạt trong quá trình xây dựng và vận hành của ESD.

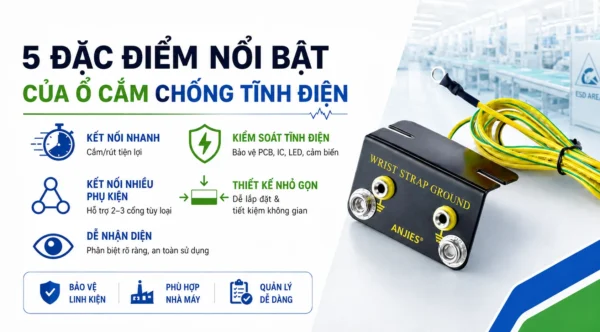

Đặc điểm nổi bật ổ cắm chống tĩnh điện
Người vận hành chỉ cần cắm đầu dây vòng tay vào đúng cổng trước khi bắt đầu công việc. Thao tác này nhanh hơn so với việc dùng kẹp cá sấu hoặc bắt vít dây tiếp đất mỗi lần sử dụng. Sau ca làm việc, nhân viên có thể rút dây và rời khỏi vị trí dễ dàng mà không cần tháo toàn bộ hệ thống nối đất.
Khi người lao động đeo vòng tay đúng cách và kết nối với ổ cắm, điện tích trên cơ thể được dẫn về hệ thống tiếp địa. Điều này góp phần giảm nguy cơ phóng điện khi tay tiếp xúc với:
Một số ổ cắm có hai hoặc ba cổng, cho phép bố trí nhiều điểm kết nối trên cùng 1 thiết bị. Một lưu ý nhỏ rằng không nên tự ý cắm nhiều thiết bị vào cùng một ổ nếu chưa kiểm tra cấu hình và khả năng tương thích.
Ổ cắm được thiết kế thuận tiện và không chiếm nhiều diện tích và có thể lắp tại nhiều vị trí khác nhau. Việc gắn ở dưới mặt bàn có thể giúp giải phóng không gian thao tác trong khi lắp ở cạnh bàn giúp người sử dụng dễ quan sát và kết nối.
Màu sắc nổi bật của sản phẩm và ký hiệu ESD sẽ giúp cho các nhân viên phân biệt ổ cắm tiếp đất với:
Mỗi ổ cắm có thể được đánh số, gắn nhãn và đưa vào danh sách kiểm tra định kỳ. Việc quản lý theo từng vị trí giúp doanh nghiệp nhanh chóng phát hiện điểm nối đất không đạt yêu cầu.
Mặc dù cùng được gọi là “ổ cắm” nhưng ổ cắm chống tĩnh điện và ổ cắm điện thông thường có chức năng, cấu tạo và phạm vi sử dụng hoàn toàn khác nhau. Việc phân biệt đúng hai loại sản phẩm cũng giúp người vận hành tránh kết nối nhầm, đồng thời bảo đảm an toàn cho con người, thiết bị và hệ thống sản xuất.
Ổ cắm chống tĩnh điện có nhiệm vụ tạo điểm kết nối với hệ thống tiếp đất, giúp dẫn điện tích dư thừa từ người hoặc bề mặt làm việc xuống đất. Trong khi đó, ổ cắm điện thông thường được dùng để cung cấp nguồn điện cho máy móc và thiết bị hoạt động.
Ổ cắm ESD thường kết nối với vòng đeo tay chống tĩnh điện, thảm bàn, dây tiếp đất hoặc các phụ kiện kiểm soát tĩnh điện. Ổ cắm điện lại được thiết kế cho phích cắm của máy tính, đèn, quạt, dụng cụ điện và thiết bị sản xuất.
Ổ cắm chống tĩnh điện thường có cổng banana, đầu cúc bấm hoặc đầu nối chuyên dụng. Ngược lại, ổ cắm điện có các khe cắm hai chấu hoặc ba chấu tương thích với phích điện.
Ổ cắm ESD thường được bố trí tại bàn thao tác, dây chuyền SMT, khu vực kiểm tra linh kiện, phòng sạch hoặc phòng thí nghiệm. Ổ cắm điện phổ biến tại tường, sàn, tủ điện và các khu vực cần cấp nguồn.
Ổ cắm chống tĩnh điện không có chức năng cấp điện và không được dùng thay ổ cắm điện. Đồng thời, ổ cắm điện cũng không nên được sử dụng tùy tiện làm điểm kết nối cho vòng tay hoặc phụ kiện ESD.

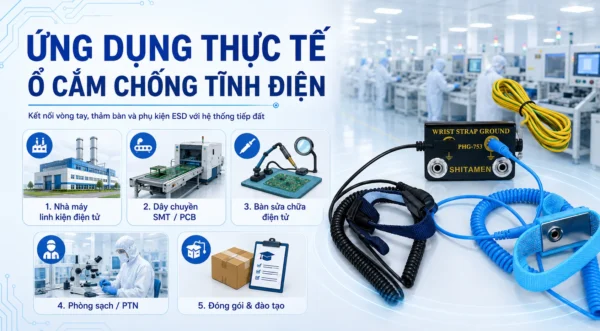

Ứng dụng ổ cắm chống tĩnh điện
Ổ cắm chống tĩnh điện được sử dụng phổ biến tại những khu vực cần kiểm soát điện tích và bảo vệ linh kiện nhạy cảm. Thiết bị giúp tạo điểm kết nối cố định cho vòng tay, thảm bàn và các phụ kiện ESD với hệ thống tiếp đất.
Tại các khu vực lắp ráp bo mạch, chip, cảm biến hoặc tụ điện, ổ cắm ESD thường được lắp trực tiếp trên bàn thao tác. Cũng nhờ đó, điện tích từ cơ thể người và bề mặt làm việc được dẫn xuống đất, giúp giảm nguy cơ phóng tĩnh điện làm hỏng linh kiện.
Ổ cắm chống tĩnh điện được sử dụng tại nhiều công đoạn như kiểm tra linh kiện đầu vào, nạp linh kiện, hàn thủ công, sửa lỗi, kiểm tra ngoại quan và đóng gói bo mạch. Sản phẩm giúp kỹ thuật viên kết nối vòng tay nhanh chóng trước khi tiếp xúc với sản phẩm.
Trong quá trình tháo lắp, thay chip, hàn linh kiện hoặc kiểm tra bo mạch, người thao tác có thể tạo ra điện tích gây ảnh hưởng đến thiết bị. Việc bố trí ổ cắm ESD tại bàn sửa chữa giúp hình thành điểm tiếp đất ổn định, an toàn và thuận tiện hơn.
Trong môi trường phòng sạch điện tử, phòng đo lường hoặc phòng nghiên cứu, ổ cắm chống tĩnh điện thường được kết hợp với sàn ESD, giày dép, quần áo, thảm bàn và thiết bị ion hóa. Hệ thống này hỗ trợ kiểm soát điện tích trong suốt quá trình thử nghiệm, lắp ráp và hiệu chuẩn.
Các sản phẩm như module camera, cảm biến hình ảnh, màn hình và linh kiện quang học rất nhạy cảm với bụi và phóng tĩnh điện. Ổ cắm ESD giúp kết nối người vận hành và bề mặt thao tác với hệ thống tiếp đất, hạn chế rủi ro trong quá trình sản xuất,
Tại bàn đóng gói, ổ cắm chống tĩnh điện được dùng để hỗ trợ các công đoạn phân loại, đóng túi ESD, dán nhãn và xếp linh kiện vào khay. Sản phẩm cũng phù hợp với trường nghề, trung tâm đào tạo và phòng thực hành điện tử, giúp bảo vệ thiết bị và hình thành thói quen làm việc đúng quy trình.

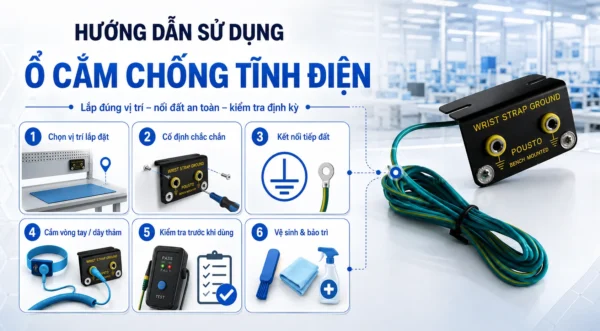

Hướng dẫn sử dụng ổ cắm chống tĩnh điện
Để ổ cắm chống tĩnh điện hoạt động ổn định và bảo đảm khả năng dẫn điện tích về hệ thống tiếp đất, người dùng nên thực hiện theo sáu bước cơ bản sau:
Lắp ổ cắm tại vị trí gần người thao tác, thuận tiện kết nối vòng tay hoặc thảm chống tĩnh điện nhưng không gây vướng víu trong quá trình làm việc.
Các vị trí thường được lựa chọn gồm mép bàn, bên hông bàn, dưới mặt bàn, khung nhôm hoặc vách khu vực thao tác. Tránh lắp tại nơi ẩm ướt, có dầu mỡ, hóa chất hoặc dễ xảy ra va đập.
Sử dụng vít, giá đỡ hoặc phụ kiện phù hợp để cố định ổ cắm. Sau khi lắp, cần kiểm tra để bảo đảm thiết bị không rung lắc, xoay lệch hoặc bong ra khi cắm và rút dây. Nếu dùng keo dán, nên làm sạch bề mặt trước khi lắp và kiểm tra độ bám định kỳ.
Gắn dây của ổ cắm vào điểm tiếp đất đã được kiểm tra và xác nhận đạt yêu cầu. Bề mặt tiếp xúc cần sạch, chắc chắn, không bị gỉ sét hoặc phủ sơn cách điện.
Không tự ý nối dây vào đường ống nước, khung cửa, vỏ máy hoặc các kết cấu kim loại chưa được đo kiểm.
Đưa đầu cắm vào đúng cổng và kiểm tra độ chắc chắn. Với đầu banana, cần cắm hết vào cổng để duy trì tiếp xúc ổn định, tránh cắm hờ hoặc để đầu nối bị lỏng.
Đối với ổ có nhiều cổng, nên dán nhãn rõ từng vị trí để hạn chế nhầm lẫn khi sử dụng.
Trước mỗi ca hoặc theo quy định của nhà máy, người vận hành cần kiểm tra vòng tay, dây nối và ổ cắm bằng thiết bị chuyên dụng.
Không nên chỉ kiểm tra bằng mắt thường vì dây dẫn có thể bị đứt ngầm hoặc tiếp xúc kém bên trong. Nếu kết quả không đạt, cần dừng sử dụng và báo bộ phận kỹ thuật xử lý.
Thường xuyên vệ sinh cổng cắm, siết lại vít, kiểm tra dây tiếp đất, đầu cos và đo lại khả năng dẫn điện của hệ thống. Cần ngừng sử dụng ổ cắm khi phát hiện cổng bị lỏng, dây bị nứt, đầu cos oxy hóa, vỏ bị biến dạng, đầu cắm dễ rơi hoặc kết quả đo không ổn định.
Dù có cấu tạo đơn giản, ổ cắm chống tĩnh điện vẫn có thể hoat động không hiệu quả nếu lắp đặt hoặc sử dụng sai cách. Những lỗi phổ biến thường bắt gặp có thể kể tới như là:
Cần lưu ý, ổ cắm chống tĩnh điện chỉ là một phần của hệ thống ESD. Sản phẩm cần được sử dụng kết hợp với vòng tay, thảm, sàn dẫn điện, thiết bị ion hóa và quy trình kiểm tra phù hợp.
Để ổ cắm chống tĩnh điện duy trì khả năng kết nối ổn định và hoạt động lâu dài, doanh nghiệp cần kết hợp đúng giữa bảo quản, vệ sinh và kiểm tra định kỳ. Thiết bị nên được lắp đặt tại khu vực sạch, khô ráo, hạn chế va đập và tránh tiếp xúc trực tiếp với nước, dầu hoặc hóa chất.
Trong quá trình kiểm tra, cần tập trung lưu ý những đặc điểm:
Đối với những vị trí thường xuyên cắm và rút dây, tần suất kiểm tra nên cao hơn các điểm kết nối cố định. Việc phát hiện sớm
Khi lựa chọn ổ cắm chống tĩnh điện, doanh nghiệp không nên chỉ quan tâm đến giá thành mà cần đánh giá đồng thời chất lượng sản phẩm, khả năng tương thích với hệ thống tiếp đất và dịch vụ hỗ trợ kỹ thuật của nhà cung cấp. Một sản phẩm không phù hợp hoặc lắp đặt sai có thể khiến đường xả điện tích bị gián đoạn, làm giảm hiệu quả kiểm soát ESD tại khu vực sản xuất.
Nhà cung cấp ổ cắm chống tĩnh điện
Megaline là đơn vị chuyên cung cấp thiết bị phòng sạch, vật tư chống tĩnh điện và giải pháp ESD cho nhà máy, phòng sạch, dây chuyền SMT và khu vực lắp ráp linh kiện điện tử. Khi mua ổ cắm chống tĩnh điện như Megaline, khách hàng nhận được những lợi ích nổi bật như:
Với kinh nghiệm cung cấp giải pháp phòng sạch và kiểm soát tĩnh điện cho nhiều doanh nghiệp sản xuất, Megaline không chỉ cung cấp ổ cắm chống tĩnh điện mà còn hỗ trợ khách hàng xây dựng hệ thống ESD đồng bộ, an toàn và phù hợp với từng khu vực làm việc.
Liên hệ ngay đến Megaline để nhận bảng giá chính thức và tư vấn chi tiết nhất.

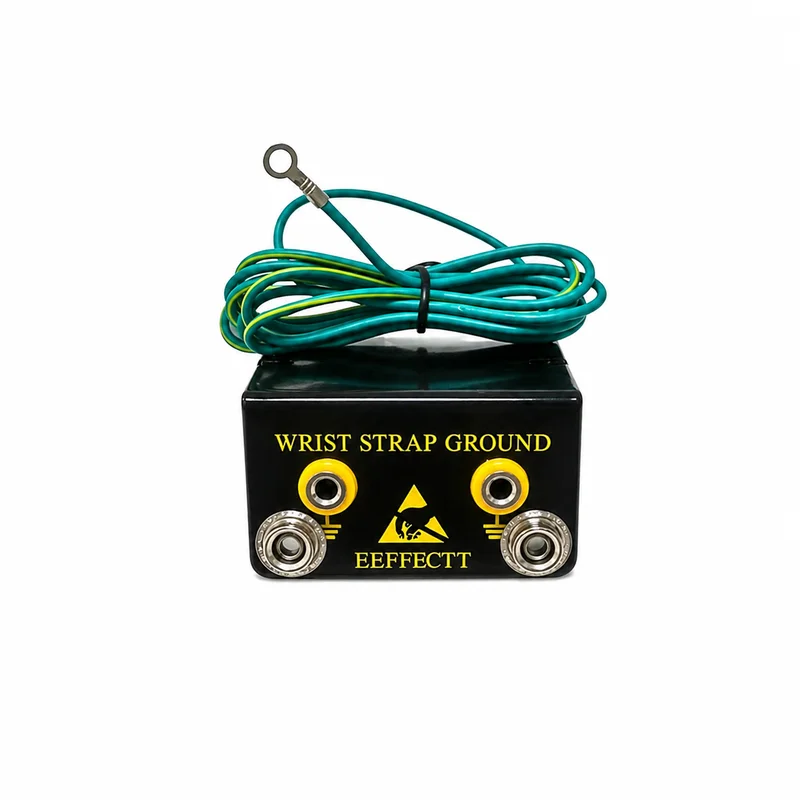

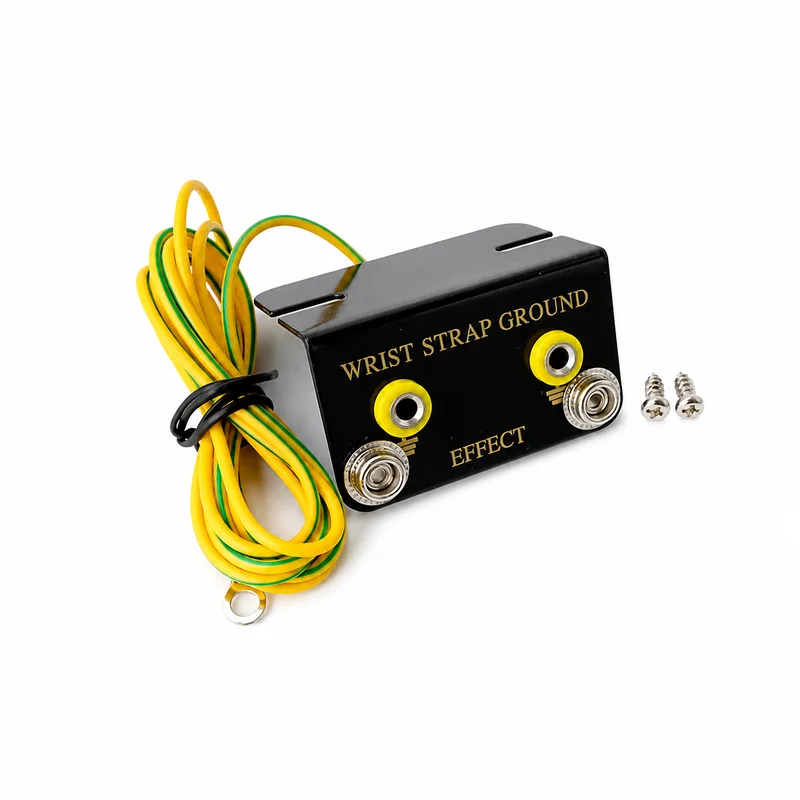

| Chất liệu | Thép không gỉ, bề mặt phủ sơn chống tĩnh điện |
| Chiều dài dây nối | 1,8 m |
| Chống tĩnh điện | Từ 10⁶ – 10⁹ Ω |
| Lỗ cắm | 1,2,3,4,5,6 |
| Đường kính dây nối | 10mm |
* Thông số có thể thay đổi theo lô hàng. Liên hệ để xác nhận thông số chính xác cho đơn hàng của bạn.
