Trong dây chuyền SMT, chất lượng in kem hàn có ảnh hưởng lớn đến độ chính xác của các công đoạn gắn linh kiện phía sau. Khi máy hoạt động liên tục, phần kem hàn dư, bụi mịn và tạp chất có thể tích tụ gây bít lỗ khuôn, lem kem hàn hoặc làm chất lượng bản in thiếu ổn định.
Cuộn giấy lau khuôn in là vật tư chuyên dụng được lắp trong hệ thống vệ sinh tự động của máy in kem hàn, có nhiệm vụ thấm hút dung dịch, thu gom kem hàn dư và loại bỏ bụi bẩn trên mặt dưới stencil. Khác với giấy lau thông thường, cuộn giấy lau SMT thường được chú trọng về khả năng thấm hút, độ bền, mức độ phát sinh xơ và độ tương thích với từng dòng máy. Do kích thước cuộn, chiều rộng, đường kính lõi và vật liệu có thể khác nhau, doanh nghiệp cần lựa chọn giấy lau SMT phù hợp với thiết bị đang sử dụng để đảm bảo quá trình vệ sinh diễn ra ổn định và hiệu quả.

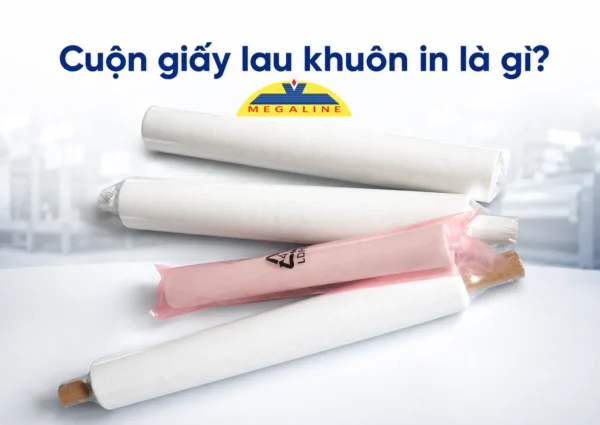

Cuộn giấy lau khuôn in là gì
Cuộn giấy lau khuôn in là vật tư tiêu hao được lắp trong hệ thống vệ sinh mặt dưới stencil của máy in kem hàn SMT. Sản phẩm giúp loại bỏ kem hàn dư, bụi, cặn bẩn và dung dịch vệ sinh, từ đó duy trì độ sạch của khuôn và hỗ trợ quá trình in kem hàn ổn định hơn.
Sản phẩm còn được gọi là cuộn giấy lau khuôn in, cuộn giấy lau SMT, giấy lau SMT. Phần vật liệu lau thường làm từ vải không dệt, cellulose hoặc polyester, có khả năng thấm hút tốt, ít xơ và phù hợp với các chế độ lau khô, lau ướt hoặc hút chân không trên máy SMT.

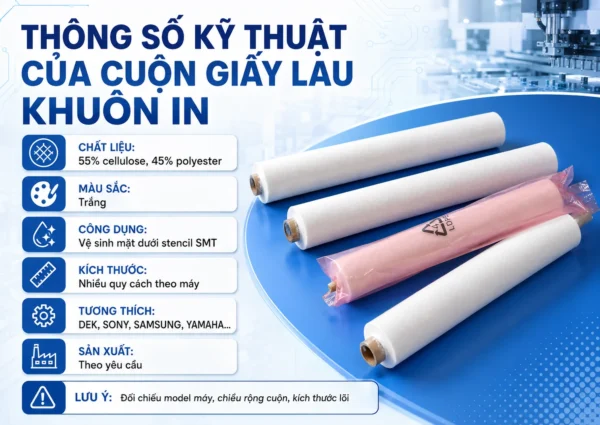

Thông số cuộn giấy lau khuôn in
Trước khi lựa chọn cuộn giấy lau khuôn in, doanh nghiệp nên kiểm tra kỹ các thông số về chất liệu, kích thước và khả năng tương thích với từng dòng máy. Việc chọn đúng quy cách không chỉ giúp cuộn giấy lắp vừa hệ thống vệ sinh stencil mà còn đảm bảo quá trình lau diễn ra ổn định, hạn chế lỗi và tối ưu hiệu quả sử dụng. Thông số kỹ thuật cơ bản của cuộn giấy lau khuôn in:
Khi lựa chọn, doanh nghiệp nên đối chiếu model máy, chiều rộng cuộn và kích thước lõi để đảm bảo cuộn giấy lắp vừa và vận hành ổn định.

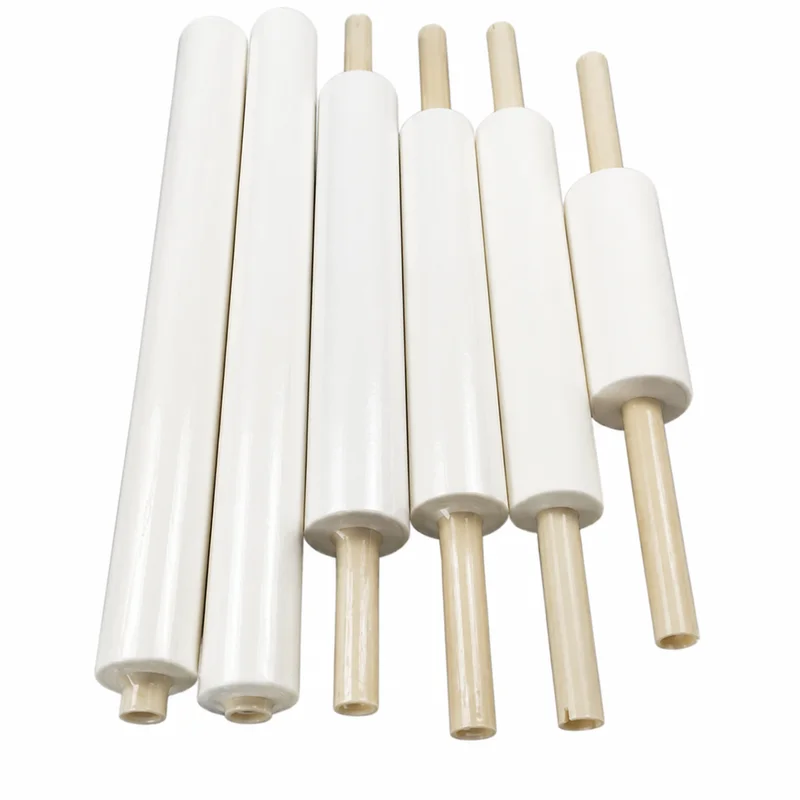

Về cơ bản, cuộn giấy lau khuôn in SMT gồm hai thành phần chính là phần vật liệu lau và lõi cuộn. Ngoài ra, một số sản phẩm còn có thiết kế đầu lõi, rãnh định vị hoặc hướng cuộn riêng để tương thích với từng dòng máy in kem hàn.
Đây là phần trực tiếp tiếp xúc với mặt dưới stencil để hút dung dịch, kem hàn dư và bụi bẩn. Vật liệu thường là dạng không dệt, trong đó một quy cách phổ biến sử dụng khoảng 55% cellulose và 45% polyester.
Nhờ cấu trúc này, vật liệu có các đặc tính phù hợp cho vệ sinh stencil như:
Định lượng vật liệu có thể khác nhau theo từng nhà sản xuất; một số loại trên thị trường sử dụng định lượng khoảng 68 g/m². Chiều dài và chiều rộng cuộn cũng được sản xuất theo từng thiết bị, chẳng hạn chiều dài 8 m, 10 m… và chiều rộng 300 mm, 360 mm…

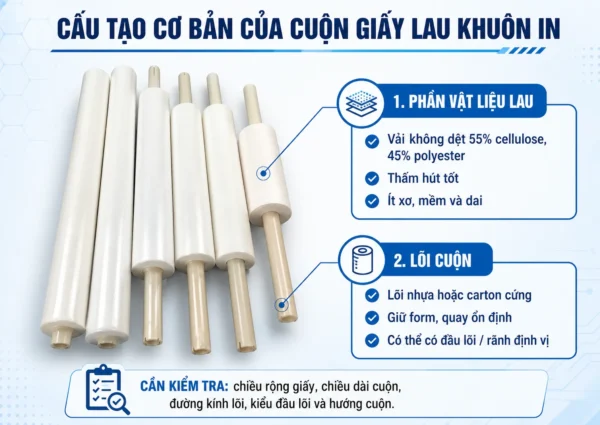

Cấu tạo cuộn giấy lau khuôn in
Lõi nằm ở trung tâm, có nhiệm vụ giữ form và giúp cuộn giấy quay ổn định trên trục máy. Lõi thường được làm từ nhựa hoặc carton cứng, tùy thiết kế sản phẩm.
Một số kích thước đường kính lõi phổ biến có thể khoảng 19,5–20 mm, nhưng không phải tất cả máy SMT đều sử dụng cùng một quy cách. Một số lõi còn có khe, rãnh hoặc đầu định vị riêng để khớp với cơ cấu kéo giấy của máy.
Khi lựa chọn cuộn lau, doanh nghiệp cần kiểm tra đồng thời chiều rộng giấy, chiều dài cuộn, đường kính lõi, kiểu đầu lõi và hướng cuộn thay vì chỉ dựa vào kích thước bên ngoài. Đây là những yếu tố quyết định cuộn giấy có lắp đúng và vận hành ổn định trên máy DEK, Samsung, Yamaha, Sony hoặc các dòng máy SMT khác hay không.
Không chỉ đóng vai trò làm sạch stencil, cuộn giấy lau khuôn in còn cần đáp ứng đồng thời nhiều yêu cầu về độ thấm hút, độ bền và mức độ phát sinh xơ để phù hợp với môi trường SMT. Những đặc điểm này quyết định trực tiếp đến hiệu quả vệ sinh cũng như khả năng vận hành ổn định của hệ thống lau tự động.
Vật liệu có khả năng hấp thụ dung dịch vệ sinh, đồng thời giữ lại kem hàn dư, flux và bụi bẩn trên bề mặt stencil. Điều này giúp quá trình lau diễn ra hiệu quả hơn và hạn chế chất bẩn bị kéo sang khu vực khác.
Cấu trúc vật liệu không dệt giúp giảm hiện tượng rụng sợi trong quá trình sử dụng. Đây là ưu điểm quan trọng đối với dây chuyền SMT, PCB và các khu vực sản xuất điện tử có yêu cầu cao về độ sạch.

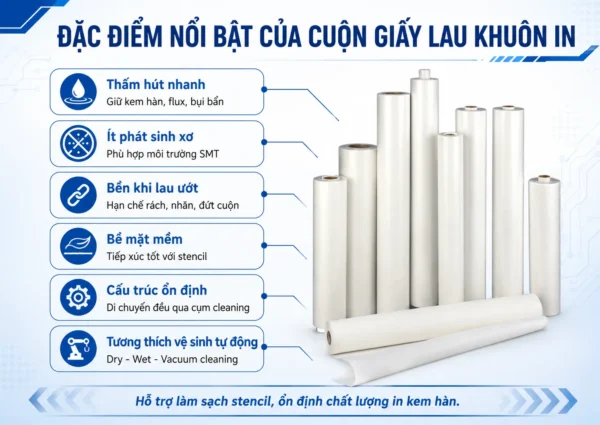

Đặc điểm nổi bật cuộn giấy lau khuôn in
Ngay cả khi thực hiện chu trình lau ướt, giấy vẫn duy trì độ dai tương đối tốt, hạn chế tình trạng rách, giãn, nhăn hoặc đứt cuộn khi hệ thống kéo giấy hoạt động liên tục.
Bề mặt giấy có độ mềm phù hợp, giúp tiếp xúc đều với mặt dưới khuôn để thu gom chất bẩn mà không tạo lực ma sát quá lớn lên stencil.
Độ dày và mật độ sợi tương đối đồng đều giúp giấy di chuyển ổn định qua cụm cleaning, duy trì lực căng tốt và hỗ trợ quá trình lau đồng nhất trên toàn bộ bề rộng stencil.
Cuộn giấy có thể được tích hợp trực tiếp vào chu trình dry, wet hoặc vacuum cleaning của máy in kem hàn. Máy tự động cấp phần giấy sạch, thực hiện vệ sinh và cuốn phần đã sử dụng sang trục thu, giúp giảm thao tác thủ công và duy trì quá trình sản xuất liên tục.
Nhờ khả năng thấm hút tốt, ít xơ, bền khi ướt và tương thích với hệ thống vệ sinh tự động, cuộn giấy lau SMT giúp duy trì bề mặt stencil sạch hơn trong suốt quá trình sản xuất. Đây cũng là yếu tố hỗ trợ ổn định chất lượng in kem hàn và hạn chế các lỗi phát sinh do cặn bẩn tích tụ trên khuôn.

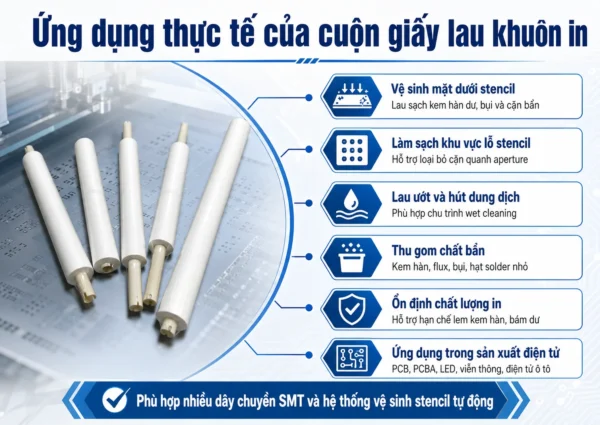

Ứng dụng cuộn giấy lau khuôn in
Cuộn giấy lau khuôn in chủ yếu được sử dụng trong hệ thống vệ sinh stencil tự động của máy in kem hàn. Sản phẩm giúp kiểm soát lượng kem hàn, flux và tạp chất còn sót lại sau mỗi chu kỳ in, từ đó hỗ trợ duy trì độ sạch của khuôn và tính ổn định của công đoạn in.
Đây là ứng dụng phổ biến nhất của cuộn giấy lau SMT. Sau một số lần in được cài đặt trước, máy sẽ đưa giấy qua cụm cleaning để lau sạch phần kem hàn dư, bụi và cặn bẩn bám ở mặt dưới stencil, hạn chế chúng tiếp tục tích tụ qua nhiều chu kỳ sản xuất.
Tại những stencil có aperture nhỏ hoặc mật độ lỗ cao, kem hàn có thể bám quanh mép lỗ sau khi in. Khi kết hợp giấy lau với chuyển động của đầu vệ sinh và hệ thống hút chân không, quá trình cleaning hỗ trợ loại bỏ lượng cặn còn lại và giữ khu vực lỗ khuôn sạch hơn.
Trong chế độ wet cleaning, giấy có nhiệm vụ hấp thụ và phân bố dung dịch vệ sinh trên khu vực cần làm sạch. Sau đó, tùy cấu hình máy, hệ thống có thể tiếp tục thực hiện lau khô hoặc hút chân không để loại bỏ phần dung dịch và chất bẩn còn sót lại.
Cấu trúc thấm hút của giấy giúp giữ lại đồng thời nhiều dạng chất bẩn như:
Nhờ đó, chất bẩn được đưa ra khỏi khu vực in thay vì tiếp tục bám trên bề mặt stencil.
Stencil sạch giúp quá trình truyền kem hàn qua các aperture ổn định hơn. Vì vậy, sử dụng cuộn lau khuôn in đúng quy cách có thể hỗ trợ hạn chế những vấn đề liên quan đến cặn bẩn như lem kem hàn, bám dư hoặc chất lượng bản in không đồng đều.
Giấy lau SMT được ứng dụng tại các nhà máy sản xuất:
Thêm vào đó, cuộn giấy có thể được sản xuất theo quy cách tương thích với nhiều dòng máy in SMT như DEK, MPM, Yamaha, JUKI, EKRA, Fuji, Sanyo, Panasonic/KME, Minami và các thiết bị khác, tùy kích thước cuộn, lõi và thiết kế trục của từng máy.
Nếu doanh nghiệp đang tìm kiếm cuộn giấy lau khuôn in phù hợp cho dây chuyền SMT, Megaline là đơn vị cung cấp vật tư phòng sạch, ESD và SMT với danh mục sản phẩm đa dạng, đáp ứng nhiều nhu cầu sử dụng trong nhà máy điện tử. Không chỉ cung cấp cuộn giấy lau SMT, giấy lau SMT, Megaline còn hỗ trợ doanh nghiệp lựa chọn quy cách phù hợp theo dòng máy, kích thước cuộn, loại lõi và yêu cầu vận hành thực tế.
Nhà cung cấp cuộn giấy lau khuôn in
Một số ưu điểm nổi bật khi lựa chọn Megaline gồm:
Với lợi thế về kinh nghiệm, nguồn hàng, khả năng tư vấn và hệ thống phân phối, Megaline hướng đến trở thành đối tác cung cấp cuộn giấy lau khuôn in ổn định, chuyên nghiệp cho các nhà máy SMT, PCB và sản xuất linh kiện điện tử.
Cuộn giấy lau khuôn in là vật tư quan trọng trong hệ thống vệ sinh stencil của dây chuyền SMT, giúp loại bỏ kem hàn dư, flux, bụi và tạp chất để duy trì bề mặt khuôn sạch và hỗ trợ quá trình in ổn định hơn. Với kinh nghiệm trong lĩnh vực phòng sạch, ESD và SMT, Megaline là địa chỉ phù hợp để doanh nghiệp tham khảo khi cần tìm kiếm cuộn lau khuôn in có quy cách phù hợp và được hỗ trợ tư vấn theo nhu cầu thực tế.
Liên hệ ngay đến Megaline để nhận bảng giá chính thức và tư vấn chi tiết nhất.
| Chất liệu | Giấy cellulose/polyester |
| Định lượng | 56 – 68 g/m² |
| Chiều rộng | 250 – 600 mm |
| Độ dày | Khoảng 0,29 mm |
| Chiều dài | 7 – 30 m/cuộn |
| Ứng dụng | Vệ sinh stencil/khuôn in SMT và máy in kem hàn |
* Thông số có thể thay đổi theo lô hàng. Liên hệ để xác nhận thông số chính xác cho đơn hàng của bạn.
